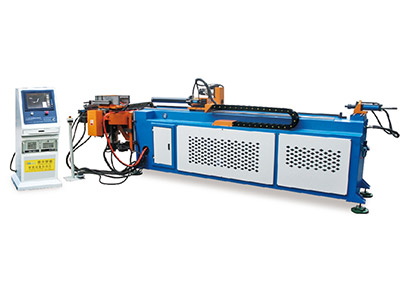

彎管機大致可以分為數控彎管機，液壓彎管機等等。主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家俱，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單等優點。本機器除了具備彎管功能外，還能將油缸作為液壓千斤頂使用，相對于數控彎管設備而言具有價格便宜，使用方便的特點，在國內彎管機市場占據主導產品位置。

該大型彎管機主要由彎管機由驅動裝置、導向輪裝置、預壓緊裝置、搖臂回轉裝置、夾頭裝置、底座、中頻電源、液壓系統等部件組成。搖臂回轉裝置是彎管機的核心部件，其作用是將加熱后的管件彎曲成符合規定要求的半徑，具有彎曲、回轉、變徑的功能。該設備能彎制直徑219～762 mm 的鋼管，彎曲半徑650～4 500 mm，彎制種類多、彎曲半徑變化范圍大。設備具有結構合理、性能可靠、運行平穩彎制效率高、易于操作等特點。

下面我詳細介紹一下?lián)u臂回轉裝置的原理和組成：

搖臂回轉裝置主要由大滑臺、搖臂驅動裝置、搖臂、中滑臺、回轉支承、小滑臺等部件組成。其中的搖臂驅動裝置安裝在大滑臺側面，搖臂通過回轉支承固定在大滑臺上，中滑臺固定在搖臂上，改變大、中滑臺的位置，因而調整回轉中心與夾頭中心線之間的距離，即調整管件彎曲半徑。，彎管時，搖臂承受圓周力及阻力矩，搖臂的回位由搖臂驅動裝置拖動，回位速度為 2.2 r/min。
